HoeHoeHoe maakmaakmaak jejeje eeneeneen 3D3D3D tekeningtekeningtekening? Van papier tot professioneel CAD-model

Wat is een 3D-tekening?

Een 3D-tekening is een afbeelding die het gevoel van diepte geeft op een plat oppervlak. Op papier bereik je dit met technieken als perspectief, schaduw en lichtval. Digitaal maak je een echt driedimensionaal model dat je kunt draaien, doorsnijden en exporteren voor productie.

Het grote verschil tussen een 2D- en 3D-tekening zit in de informatie die het bevat. Een 2D-tekening toont lengte en breedte. Een 3D-tekening voegt daar hoogte (of diepte) aan toe. Digitale 3D-modellen bevatten nog meer: materiaalgegevens, wanddiktes, toleranties en assemblage-informatie. Dat maakt ze geschikt als basis voor 3D-printen, prototyping en serieproductie.

3D tekenen op papier: de basistechnieken

3D-tekenen op papier is de snelste manier om ruimtelijk inzicht te ontwikkelen. Je hebt alleen een potlood, papier en een liniaal nodig.

Perspectief: de basis van elke 3D-tekening

Perspectief creëert de illusie van diepte door lijnen naar een of meer verdwijnpunten te laten lopen. Er zijn drie basisvormen:

• Eenpuntsperspectief - Alle dieptelijnen lopen naar één punt op de horizon. Ideaal voor het tekenen van gangen, wegen en eenvoudige objecten van voren gezien.
• Tweepuntsperspectief - Twee verdwijnpunten op de horizon. Het meest gebruikte perspectief voor gebouwen en producten die je schuin van voren bekijkt.
• Driepuntsperspectief - Een derde verdwijnpunt boven of onder de horizon. Geeft dramatisch effect, alsof je van bovenaf of onderaf kijkt.

Begin met het tweepuntsperspectief. Teken een horizontale lijn (de horizon), plaats twee punten aan de uiteinden, en trek vanuit die punten lijnen naar een verticale lijn in het midden. Je ziet direct een driedimensionaal blok ontstaan.

Schaduw en lichtval: diepte zonder perspectief

Schaduw geeft een 3D-tekening overtuigende diepte, zelfs zonder zichtbare perspectieflijnen. De truc is consequent zijn: kies één lichtbron en houd die vast voor de hele tekening.

Drie soorten schaduw werken samen:

1. Kernschaduw - Het donkerste deel, op de plek die het verst van de lichtbron staat
2. Slagschaduw - De schaduw die het object op de ondergrond werpt
3. Reflectielicht - Een subtiele lichting in de schaduw, veroorzaakt door licht dat van de omgeving terugkaatst

Oefen met een simpele bol. Teken een cirkel, bepaal waar het licht vandaan komt, en arceer geleidelijk van licht naar donker. Voeg een slagschaduw toe aan de onderkant. Je cirkel wordt onmiddellijk een bol.

Diepte suggereren met overlapping en schaal

Naast perspectief en schaduw zijn er subtielere technieken die diepte versterken:

• Overlapping - Een object dat deels achter een ander object verdwijnt, lijkt automatisch verder weg
• Schaalverschil - Objecten die verder weg zijn, teken je kleiner
• Detailverlies - Objecten op afstand hebben minder detail en zachter contrast
• Kleurperspectief - Koelere, lichtere kleuren suggereren afstand; warmere, donkere kleuren komen naar voren

Deze principes gelden voor tekenen op papier, maar ook voor digitaal 3D-ontwerp. Een goed begrip van lichtval en perspectief maakt je beter in het beoordelen van 3D-renders.

De beste software om een 3D-tekening te maken

Wil je digitaal 3D-tekenen? Dan heb je software nodig. De keuze hangt af van je ervaring en wat je met het eindresultaat wilt doen.

Tinkercad: de snelste start

Tinkercad draait in je browser en vereist geen installatie. Je bouwt 3D-modellen door basisvormen (kubus, cilinder, bol) te combineren, te verschuiven en te groeperen. Binnen 30 minuten maak je je eerste 3D-object.

Beperkingen: Tinkercad mist geavanceerde functies als parametrisch modelleren en assemblagemogelijkheden. Voor eenvoudige objecten en eerste experimenten met 3D-printen is het ideaal. Voor productontwikkeling stap je al snel over naar Fusion 360 of SolidWorks.

Fusion 360: de brug tussen hobby en professioneel

Fusion 360 van Autodesk is de populairste keuze voor ondernemers en productontwikkelaars die professioneel willen werken zonder direct duizenden euro's te investeren. De software combineert 3D-modelleren, simulatie, rendering en CAM (Computer Aided Manufacturing) in één pakket.

Het grote voordeel: je kunt in Fusion 360 een compleet productontwerp maken, van eerste schets tot productierijpe STEP-bestanden. De leercurve is steiler dan Tinkercad, maar Autodesk biedt uitgebreide gratis tutorials. Na 2 tot 4 weken intensief oefenen maak je functionele ontwerpen.

SolidWorks: de industriestandaard

SolidWorks is de software die professionele productontwikkelaars en engineering bureaus dagelijks gebruiken. De parametrische modelleermethode betekent dat je achteraf maten kunt aanpassen zonder het hele model opnieuw te bouwen. Dat maakt itereren snel en efficiënt.

Voor hobbyisten is SolidWorks te duur en te complex. Maar als je serieus een product wilt laten ontwikkelen voor serieproductie, is het goed om te weten dat je ontwikkelpartner hiermee werkt. De bestanden die SolidWorks genereert (SLDPRT, SLDASM) bevatten alle informatie die fabrikanten nodig hebben.

Wil je een professionele 3D-tekening laten maken voor je product? Onze engineers werken dagelijks in SolidWorks en Fusion 360 om productideeën om te zetten in productieklare ontwerpen. Bekijk onze 3D-ontwerpdienst →

Professioneel 3D-tekenen met CAD-software

Het verschil tussen hobby-3D-tekenen en professioneel CAD-modelleren zit in de details die je toevoegt voor maakbaarheid.

Een professioneel 3D CAD-model bevat:

• Exacte maatvoering - Elke afmeting tot op 0,01 mm nauwkeurig
• Toleranties - De toegestane afwijking per maat, cruciaal voor passende onderdelen
• Materiaalinformatie - Welk materiaal, welke dichtheid, welke eigenschappen
• Wanddiktes - Geoptimaliseerd voor de gekozen productietechniek
• Montagefeatures - Schroefdraad, klikverbindingen, geleidingen en positioneringspunten
• Assemblage-informatie - Hoe onderdelen ten opzichte van elkaar passen en bewegen

Dit niveau van detail is wat een 3D-tekening onderscheidt van een 3D-model voor productie. Een mooie render overtuigt investeerders. Een goed CAD-model overtuigt fabrikanten.

Van schets naar CAD: hoe het proces werkt

De meeste productontwikkeltrajecten beginnen niet in CAD, maar op papier of whiteboard. Een snelle schets legt het idee vast. Vervolgens vertaalt een ontwerper die schets naar een digitaal 3D-model.

Het typische proces:

1. Schets - Ruwe schetsen om vorm, verhoudingen en gebruikerservaring te verkennen (1-3 dagen)
2. Conceptmodel - Een grof 3D-model om volume en proporties te controleren (2-5 dagen)
3. Detailontwerp - Verfijnd CAD-model met alle technische details (1-4 weken)
4. Productiebestanden - Technische tekeningen, STEP-bestanden en BOM voor de fabrikant (2-5 dagen)

Je hoeft geen 3D-software te beheersen om een product te laten ontwikkelen. Wat je wel nodig hebt: een helder beeld van wat je product moet doen, voor wie het bedoeld is, en in welke context het gebruikt wordt. De rest is het werk van ontwerpers en engineers.

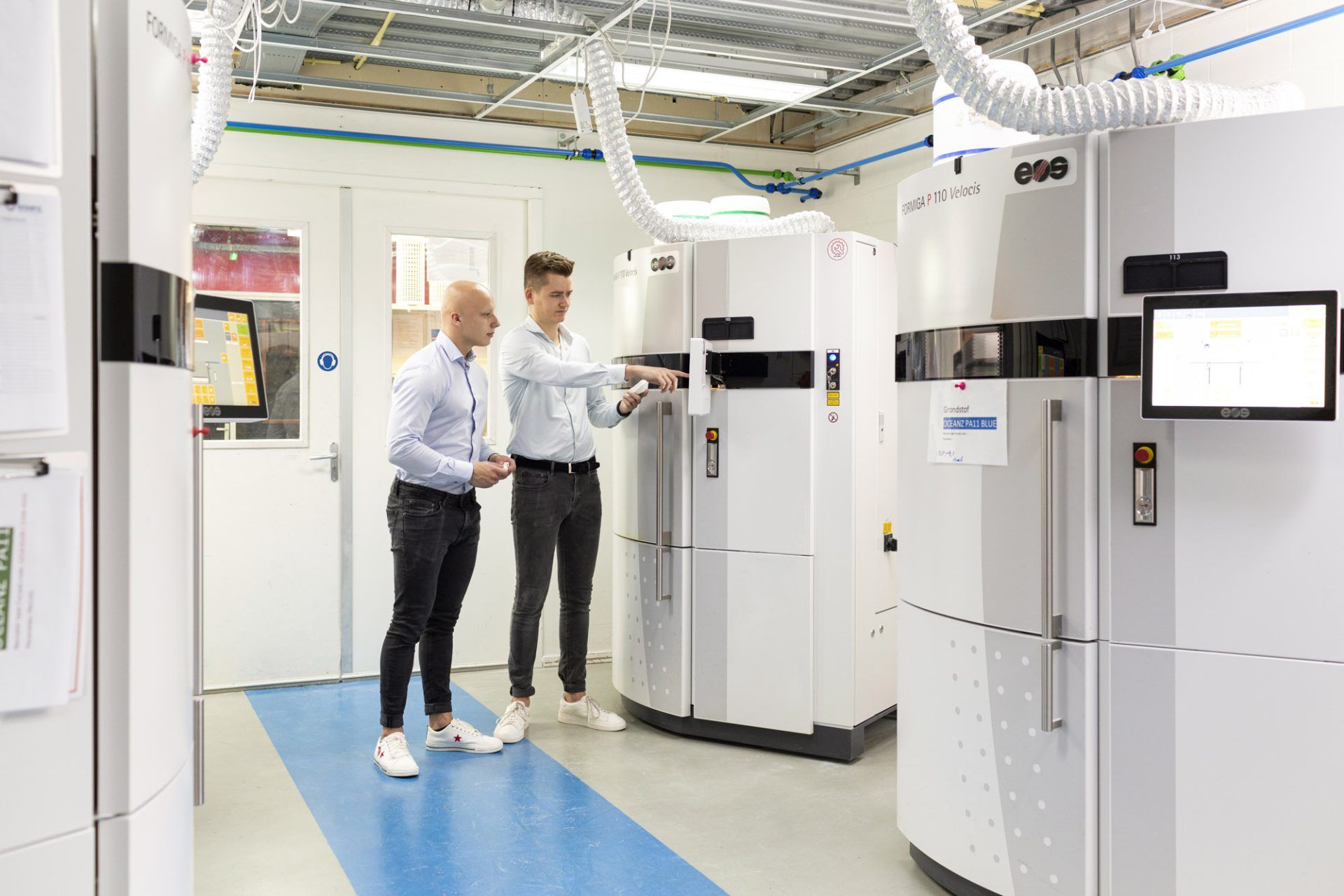

Van 3D-tekening naar 3D-print: zo werkt het

Een 3D-tekening wordt pas echt waardevol als je er iets fysieks mee kunt maken. De stap van digitaal model naar fysiek object verloopt via 3D-printen.

Welk bestandsformaat heb je nodig?

Voor 3D-printen exporteer je je model als STL-bestand (het universele 3D-printformaat) of als 3MF-bestand (nieuwer, bevat ook kleur- en materiaalinformatie). De meeste 3D-printers en printservices accepteren beide formaten.

Let bij het exporteren op:

• Resolutie - Te laag geeft hoekige oppervlakken, te hoog maakt het bestand onnodig groot. Een tolerantie van 0,01 mm is voor de meeste toepassingen optimaal.
• Waterdigtheid - Het model moet "waterdicht" zijn: geen gaten of open randen. De meeste CAD-software controleert dit automatisch.
• Minimale wanddikte - Afhankelijk van de printtechniek: 0,8 mm voor FDM, 0,6 mm voor SLS-printen, 0,3 mm voor SLA.

Van print naar productie

3D-printen is ideaal voor prototypes en kleine series. Maar voor serieproductie zijn andere technieken vaak kostenefficiënter. De 3D-print dient dan als validatie: je test werking en pasvorm voordat je investeert in dure matrijzen voor spuitgieten.

Het traject ziet er dan zo uit:

1. 3D-tekening in CAD-software
2. 3D-print als functioneel prototype
3. Test en iteratie op basis van het prototype
4. Productie-optimalisatie (DFM-analyse)
5. Serieproductie via spuitgieten, CNC of andere techniek

Dit is precies de expertise van een productontwikkelingsbureau: niet alleen de tekening maken, maar het hele traject begeleiden van digitaal model tot fysiek eindproduct.

Een idee dat je wilt omzetten naar een 3D-ontwerp en prototype? Stuur ons je schets, foto of beschrijving en we vertellen je binnen een week wat de mogelijkheden zijn. Neem contact op →

3D-tekening laten maken: wanneer schakel je een professional in?

Zelf een 3D-tekening maken is leerzaam en voor eenvoudige objecten goed haalbaar. Maar er is een punt waarop professionele hulp de slimmere keuze is.

Schakel een professional in als:

• Je product meerdere onderdelen bevat die op elkaar moeten passen
• Het ontwerp geproduceerd moet worden in serie (spuitgieten, CNC)
• Er technische eisen zijn (waterbestendigheid, temperatuurbestendigheid, CE-markering)
• Je product bewegende delen, elektronica of sensoren bevat
• Je investeerders of klanten wilt overtuigen met fotorealistische renders

Doe het zelf als:

• Je een eenvoudig object wilt 3D-printen voor persoonlijk gebruik
• Je wilt leren en experimenteren zonder tijdsdruk
• Het gaat om een decoratief of artistiek ontwerp zonder technische eisen

Een professioneel 3D-ontwerp laten maken kost tussen €500 en €5.000, afhankelijk van de complexiteit. Je krijgt een productieklaar CAD-model, technische tekeningen en het advies over de beste productietechniek voor jouw toepassing.

Bij een schaalmodel laten maken krijg je bovendien een fysiek model dat je kunt presenteren aan klanten of investeerders.

Veelgestelde vragen over 3D-tekeningen

Welk programma heb je nodig om een 3D-tekening te maken?

Voor beginners is Tinkercad de snelste start: gratis, browsergebaseerd en binnen 30 minuten productief. Gevorderden kiezen Fusion 360 voor productontwikkeling of Blender voor artistieke visualisaties. Professionele productontwikkelaars werken met SolidWorks of Autodesk Inventor voor industriële toepassingen en serieproductie.

Hoe maak je een 3D-tekening op papier?

Begin met een tweepuntsperspectief. Teken een horizontale horizon met twee verdwijnpunten aan de uiteinden. Trek vanuit die punten lijnen naar een verticale lijn in het midden om een driedimensionaal blok te vormen. Voeg schaduw toe door een lichtbron te kiezen en het object geleidelijk te arceren van licht naar donker. Oefen eerst met eenvoudige vormen als kubussen en cilinders.

Wat is het beste gratis 3D-tekenprogramma?

Tinkercad is het beste gratis programma voor beginners die eenvoudige 3D-objecten willen ontwerpen voor 3D-printen. Fusion 360 is gratis voor hobbygebruik en biedt veel meer mogelijkheden voor productontwikkeling. Blender is het krachtigste gratis programma, maar heeft de steilste leercurve en is primair gericht op visualisatie en animatie.

Hoe maak je een 3D-model voor een 3D-printer?

Maak een 3D-model in CAD-software (Tinkercad, Fusion 360 of SolidWorks), zorg dat het model waterdicht is en exporteer het als STL- of 3MF-bestand. Let op minimale wanddiktes: 0,8 mm voor FDM-printen, 0,6 mm voor SLS-printen. De meeste slicersoftware (Cura, PrusaSlicer) importeert het STL-bestand en genereert automatisch de printinstructies.

Wat kost het om een 3D-tekening te laten maken?

Een professioneel 3D CAD-model kost tussen €500 en €5.000, afhankelijk van de complexiteit van het product. Een eenvoudig onderdeel met weinig details zit aan de onderkant. Een compleet productontwerp met meerdere onderdelen, assemblage-informatie en productietekeningen zit aan de bovenkant. Bij Brisk krijg je een vaste prijsopgave vooraf.

Kan ik met een 3D-tekening direct laten 3D-printen?

Ja, mits het bestand voldoet aan de technische eisen: waterdicht model, juiste bestandsformaat (STL of 3MF) en voldoende wanddikte voor de gekozen printtechniek. De meeste 3D-printservices controleren je bestand bij het uploaden en geven feedback als er aanpassingen nodig zijn. Voor productiegerichte prints is een professioneel CAD-model sterk aan te raden.
